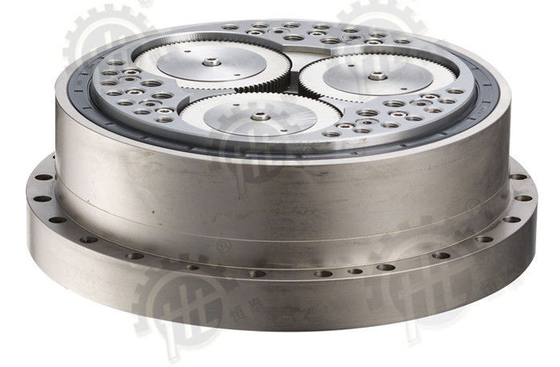

Коробка передач 150Nm передачи силы редуктора зубчатого колеса с циклоидальным профилем зуба уменьшения скорости - 3800Nm

Коробка передач 150Nm передачи силы редуктора зубчатого колеса с циклоидальным профилем зуба уменьшения скорости - 3800Nm

Быстрые детали:

Расположение передачи: Передача ролика смеси CORT осцилляционная

Вращающий момент выхода: 150-3800Nm

Место происхождения: Чжэцзян, Китай (материк)

Номер модели: CORT130-CORT350

Фирменное наименование: HENGTAI

Цвет: Согласно клиенту

Коэффициент: 40-180

Effiency на передаче: 80~90%

Паковать: 1pcs упаковало в одной малой коробке, 7-8 малых коробках упакованных в одной деревянной клети

Другое имя:

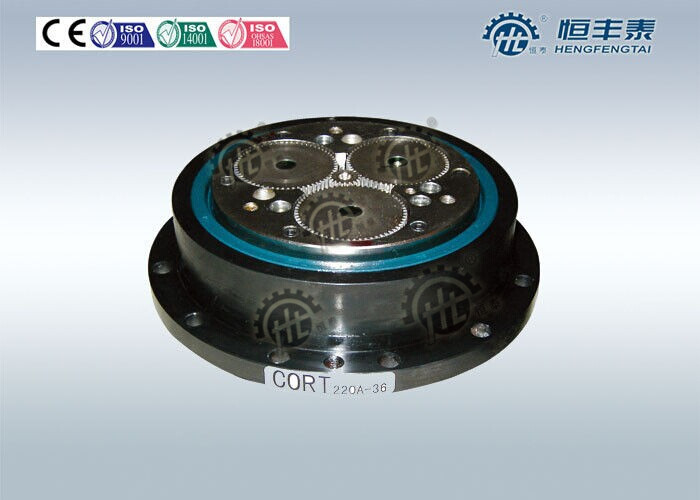

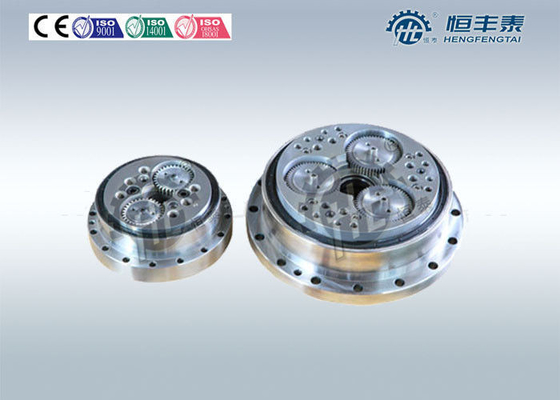

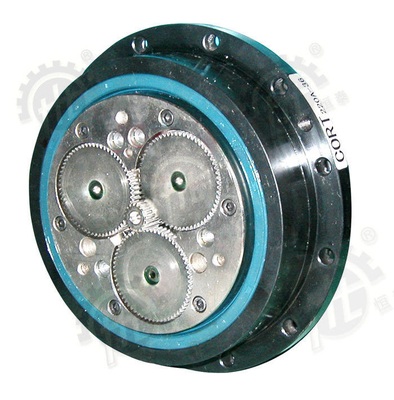

Редуктор шестерни рукоятки промышленного робота серии CORT

Коробка передач передачи CORT промышленная планетарная

Редуктор зубчатого колеса с циклоидальным профилем зуба передачи ролика смеси CORT осцилляционный

Описания:

Редуктор зубчатого колеса с циклоидальным профилем зуба уменьшения скорости для космического оборудования основан на приводе осцилляционного

передача, seriesgear ветвь input multi-одновременная передача силы ролика вала входного сигнала к

обеспечьте что оно покрывает высокоточный привод, высокую жесткость, высокие характеристики нагрузки. Продукты были

патенты, но. патента: 97100463,3 Из-за своего главного представления, привод зуба крена можно широко использовать

в петрохимической, металлургической шахте, светлом масле фармацевтических, еды, печатании тканья и красить,

избыточный вес, как машинное оборудование индустрии машинного оборудования перевозки и конструкции используемое для

торможение. Если необходимый, его можно также использовать с темпами роста, им стоимость упоминая что крен

зубчатое колесо коробки передач имеет весьма пропускную способность, может достигнуть высокоточного, смесь высок-жесткости

свертывая зубчатое колесо коробки передач в реальном маштабе времени было развито и патенты на изобретение были достиганы. Такая точность

редуктор в частности применим к роботам, оборудованию CNC, космическому оборудованию, оборудованию обороны

и требования к оружий высокоточного управления системы передачи.

Режимные характеристики:

1. емкость нагрузки Multi-зуба цеплять-Высокая

2. Простая структура. Отсутствие непременных заведений выхода как в редукторе циклоиды

3. Высокоскоростной мотор можно соединиться к приводу, и это было бы преимуществом к требованию чувствительности

толковейшей системы управления

4. По-существу может достигнуть завальцовки цеплять, передачи с высокой эффективностью. Редуктор CORT нормально был использован

в коэффициенте скорости (i=40~180), механически эффективность 80-90%

5. Более большой диапазон регулирования передаточного числа, компактная текстура

6. Большая ригидность выхода, небольшая отрицательная реакция

7. Когда сделайте передачу, torque зыбкост более менее.

Спецификации:

Модель	Вращающий момент нагрузки	коэффициент	размер
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Примечание:

Это предварительная серия, и специальный размер может быть соглашен клиентом.

Поле применений:

Промышленные роботы (заварка, укладка, нагрузка)

Лидирующее оборудование CNC (машина, гибочная машина трубы)

Turntable, машина смещения

Принтер

Прибор антенны радара располагая

Солнечные электрические системы

Испытания изделий:

Образцы редуктора шестерни trasmission точности CORT rcycloidal которое конструировано и начато мимо

наша компания неукоснительное испытанное представление. Испытание включает: характеристики передачи

экспериментация, испытание точности и отрицательной реакции, испытание жесткости привода и испытание.

Проверка технических характеристик порученная: Национальный центр Reseach гармоники, keystone положения

промышленное гармоническое основание привода, компанию LTD привода Пекина Zhongjikemei гармоническую: ответственный. Он

достойный заметить то: Экспириментально результаты показывают точность того, редуктора CORT и отрицательную реакцию

чем 1 arcmin, и оно достигает международные предварительные стандарты.

Мы контролируем каждый малюсенький аспект для поддержания высокомарочного:

Конкурентное преимущество:

1: Захват Multitooth

2: Большой выход, отрицательная реакция сора

3: Высокий коэффициент, компактная текстура

Хранение:

1. Pls не хранит в напольном.

2. Pls положило картон, древесину или другой материал между продуктами и полом. коробка передач не может сразу

коснитесь полу.

ГАРАНТИРОВАННОСТЬ:

1. HFT гарантирует редуктор зубчатого колеса с циклоидальным профилем зуба проданный на один год от срока поставки.

2. Гарантированность ограничена для того чтобы отремонтировать или замена, свободная на нашем заводе, неполноценных частей должных к установленное

дефект материала или изготовления. Замененные части остают нашим свойством. Вся другая компенсация

исключенный, ни смогите сколько угодно сразу и/или косвенное повреждение было востребовано любой природы, также для временного отсутсвия

пользы закупленных товаров.
