Барьер аварии редуктора Pinwheel циклоиды формировать машину 1.5mm до 3mm

Барьер аварии редуктора Pinwheel циклоиды формировать машину 1.5mm до 3mm

Главные технические данные барьера аварии свертывают формирующ машину

Структура крена формируя машину

1. Decoiler

• Пассивная нагрузка с одной головкой на одной стороне
• Максимальный вес нагрузки: 8000Kg
• Максимальн Диаметр катушки: 1600mm
• Максимальная ширина койлера: 600mm

2. Подавать-в & выравнивать

• Лист металла послан к направлять катит (и налево и правильная позиция регулируема)
• Лист металла послан к поставлять диаметр ролика 180mm, материал сталь S45C, погашенное 48°C-52°C
• Выравнивать сделан внешней стороной 3 роликов и 4 роликами оборотная сторона, которая все погашенное поверхностное покрытие.

3. Пробивать (и выйденный и правильная позиция регулируема)

• Гидровлический пробивать
• Диаметр поршеня: 140mm
• Давление деятельности: 20Mpa
• Материал прессформы: Cr12, погашенное 58°C-62°C
• Сила гидровлической станции: 15 KW
• Размер (mm): 1500 (L) X1100 (W) X1200 (H)

4. Формировать

• Сила главного мотора: 22 KW
• Редуктор BWD14-43-45KW pinwheel циклоиды
• Передача: коробка передач с всеобщим соединением
• Материал вала: Используя высокомарочную сталь 45 погашенную и закаленную после окончательной обработки
• Диаметр вала: 100mm
• Материал ролика: GCR15, погашенное 58°C-62°C, гальванизируют поверхностное покрытие
• Количество станций: 17 станций
• Скорость регулируя преобразование частоты пользы, 5m-15m/min (не включая пробивать)
• Преобразователь частоты: Panasonic (380V, 50Hz)
• Управление PLC
• Панель деятельности экрана касания

5. Резать

• Гидровлическое вырезывание
• Материал лезвия вырезывания: Cr12, погашенное 58°C-62°C
• Диаметр поршеня: 250mm
• Давление деятельности: 30Mpa
• Работая ход: 80mm

6.Dimension производственной линии

• 11000mm (l) X1800mm (w) X1500mm (h)

7.Run вне ставят на обсуждение

• Квадратная сваренная труба (60mm*40mm) (высота регулируема)
• Размер: 1500mm (l) X800mm (w) X600mm-1000mm (h)

Подача деятельности крена формируя машину

Сырье нагрузк-подавать-в с направлять (лист металла направлен в первую формируя станцию)--выравнивать-пробивать-завальцовка & формировать-гидровлическое вырезывание--побегите вне таблица

Попробуйте чертеж

Толщина: 1.5mm-3mm

Производственная линия

Decolier, крен формируя машину (включая подавать-в, выравнивающ, формировать крена, пробивать, компьютер контролируя, гидровлическая станция, режа), бега таблицу вне (2 ПК)

Эскиз производственной линии

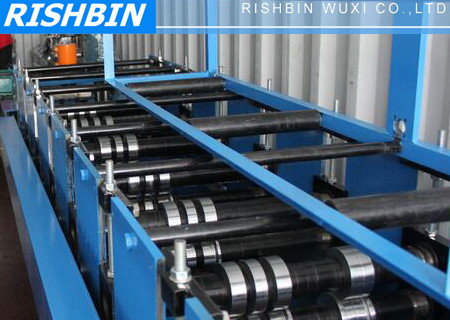

Фото машины для справки

Наше преимущество

• Высокомарочный
• Надежный
• Прочный
• Умеренная цена
• Хороший после обслуживания
• Гарантированность 1 года
• Больше чем 10 лет опыта
