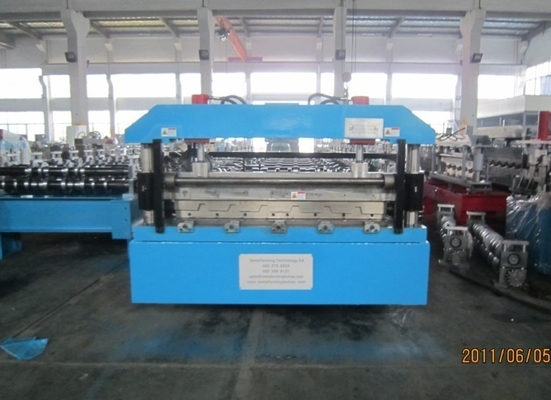

Машина польностью автоматического крена разрезая для обрабатывать катушки 0.3mm до 2mm стальной

0,3--машина r 2mmx1300mm разрезая

Описание:

1. Разрезая машина использована широко в индустрии с которой она может обрабатывать большую гальванизированную стальную катушку, pre-покрашенной стальной катушке стальной катушки обрабатывая, alumzinc свертывается спиралью и так далее в некоторые различные ширины и более малые катушки после этого эти более малые катушки можно использовать широко в крене формируя индустрию для того чтобы сформировать различные профили.

2. Вся линия consits автомобиля катушки, decoiler, кренов щипка, направляя, возглавляет режа орган, разрезая машину, неныжное recoiler утиля, tensioner, pre-seperator, recoiler и разгржать автомобиль катушки.

3. Мы принимаем PLC Мицубиси и людск-взаимодействующий экран касания, регулятор Eurotherm для того чтобы осуществить водяные задвижки верхнего качества автоматического производства также сделанные в Тайвани или Германии

4. Мы можем снабдить обслуживание вс-жизни и технический направляющий выступ машины также запасные части наши клиенты

5. Легко работать с низким noice, стабилизированным performace и высокой эффективностью

Применения:

Разрезы можно использовать на крене формируя машину, линию пробки заварки HF и так далее.

Спецификации:

спецификации разрезая машины 0.3mm~2.0mm×1300mm

спецификация 1.Basic стальной катушки

Стальной материал катушки: общяя сталь углерода, гальванизированная стальная или pre-покрашенная сталь

Толщина катушки: 0.3mm--2mm

диаметр катушки: максимальное ф2100mm

Ширина катушки: 300mm---1300mm

Диаметр катушки внутренний: ≥φ508

Вес катушки: максимальное 20T

диаграмма 2.Flow:

Гидровлический автомобиль катушки---подавать одиночного лопаткоулавливателя decoiler-головки-guiding&head дорна и 2 кренов --машина листа головная режа---Яма (1)--отступление выпрямляя (направлять листа)--свивать-яма утиля разрезать-стороны (2)---pre-seperator и амортизировать напрягая машину---свивать катушки ---разгржать автомобиль катушки--гидровлическое управление ---электрическое управление

гидровлический автомобиль катушки 3..1:

Форма 1:1 автомобиля катушки: четырехколесная прогулка

1,2 Структура автомобиля катушки: стальная структура и в-образность на верхней части.

1,3 Сила непрерывной прогулки: decelerator зубчатого колеса с циклоидальным профилем зуба 2.2kw

1,4 Сила подниматься и понижать: гидровлическим ф160mmx700mm управляемое cyliner

максимальное путешествие 1,5 подниматься и понижать: 700mm

1,6 Максимальная емкость нагрузки: 20000KG

автомобиль катушки 1,7 с ямой

2. Одиночная машина decoiler дорна

2,1 Путь decoiling: одиночный дорн рукоятки, гидровлическое внутреннее расширение

2,2 Сформируйте расширения и заключая контракт ряда: ф460--ф510mm, управляемый цилиндр гидровлического масла,

сила 2,3 движения: управляемый цилиндр гидровлического масла (спецификация ф160mmx100mm цилиндра масла)

dia 2,5 катушек максимальный наружный: Φ2100mm

ширина 2,6 катушек: 300mm--1300mm

2,7 Максимальная емкость нагрузки: 20000kg

путь 2,8 тормоза: пневматический тормоз

3: направляя головка и головка лопаткоулавливателя

3,1 Сформируйте головной направляя структуры: сталь сварила структуру, цилиндр масла для lifting&lowering

спецификация цилиндра гидровлического масла 3,2: ф100x500mm, 2pcs

3,3 Вытягивать крены: 40Cr, ф250mmx400mm, резиновые крены

вытягивая сила 3,4: decelerator зубчатого колеса с циклоидальным профилем зуба 4kw

спецификация 3,5 для головки лопаткоулавливателя: структура стального листа сваренная

3,6 Сила подниматься и понижать: гидровлический цилиндр: ф80mmx400mm:

сила 3,7 expanding&contracting: гидровлический цилиндр: ф63mmx400mm

подавать 4 2 кренов

спецификация 4,1 подавая кренов: ф160mmx1350mm

материал 4,2 кренов: свертывает затвердетое 40Cr, chromed

цилиндр масла 4,3 для выравнивать понижать lifting& кренов: ф80mmx100mm, 2pcs

lifting&lowering орган 4,4: decelerator зубчатого колеса с циклоидальным профилем зуба 4kw

сила 4,5 подавать: мотор 7.5kw плюс редуктор скорости

машина 1set листа 5.hydraulic головк-режа

спецификация 5,1: 2mmx1300mm

режа максимальная толщина 5,2: 3mm

5,3 максимальных ширины: 1300mm

спецификация 5,4 ям: 3mx1.8mx3m (LXWXH) сделанное клиентом на основании

5,5 Главным образом функция хранение катушки и так же, как защитить катушку против повреждения на том основании

6. отступление выпрямляя блок (бортовой направляя блок)

6,1 Вертикаль свертывает спецификацию: ф90mmx1250mm 3 пары

6,2 Крены катушки отжимая: chromed ф100mmx1400mm,

сила 6,3 кренов катушки отжимая: цилиндр гидровлического масла, ф80mmx100mm

6,4 ряд выпрямлять отступление: 300-1300mm

путь 6,5 направлять стороны: одиночная сторона управлением рук

7. Главная разрезая машина

7.1. Путь разрезать: стоит разрезать круглого лезвия

спецификация 7,2 разрезать вал: ф205mmx1300mm

материал 7,3 валов лезвий: кром затвердетый 40Cr и полировать

круглая спецификация лезвия диска 7,4: D305xd205mmxT10mm

материал 7,5 лезвий: 6Crw2Si, затвердетый кром HRC60-62degrees

разрезая сила мотора 7,6: Мотор DC55KW с совместным соединением плюс редуктор скорости

сила 7,8 разрезать отжимая привод: decelerator зубчатого колеса с циклоидальным профилем зуба 2.2KW

7,9 разрезая скорости: 0-50m/min регулируемое

разрезая точность ширины 7,10: +/-0.03mm

путь 7,12 изменять лезвие: цилиндр гидровлического масла управляет стойками к движению,

спецификация цилиндра гидровлического масла 7,13: ф63mmx450mm

бортовое recoiler утиля 8

recoiler 8,1 двойных сторон неныжное

спецификация 8,2 плиты свивать: ф450mmx350mm

сила 8,3 свивать: управление инвертора мотора 4kw

9 яма/таблиц петли

9,1 формируют ямы: политый бетон, таблица двойных сторон плоская

размер 9,2 петель: 4.5mx2mx3.5m (LXWXH)

плоская структура таблицы 9,3: квадратная труба сваренная с сползать свертывает на концах и пластичной доске дальше покрытых на стороне

цилиндр гидровлического масла 9,4 поднимаясь и понижая

pre-seperator 10.damping&

dia 10,1 вала pre-seperator: ф85mmx1300mm

диски 10,3 pre-seperator specificationф200mmx3mm, 65Mn погасили processment

вал 10,4 pre-сепаратора lifting&lowering: привод ф75mmx100mm цилиндра гидровлического масла

сила 10,5 отжимать: цилиндр ф80mmx1400m гидровлического масла, 2pcs

материал 10,6 кренов: processment HRC55-56 жары 40Cr

11. орган и сепаратор recoiler катушки

спецификация 11,1 вала свивать: ф230mmx1300mm

спецификация 11,2 свивать: ф508mmx1300mm

сила 11,3 расширения и заключать контракт: ф160mmx100mm

11,4 поддерживающих кронштейнов: стальная структура, цилиндр ф80mmx350mm гидровлического масла

спецификация 11,5 вала seperator: ф85mmx1300mm

диски 11,6 seperator: ф200mmx3mm, 65Mn погасило processment

сила 11,7 seperator: ф75mmx350mm, цилиндр гидровлического масла

катушка 11,8 нажимая силу рукоятки: ф80mmx1400mm

сила 11,9 свивать: мотор DC 75KW

управление мотора 11,10: управление 590 e Eurotherm сделало в Великобритании

11,11 скорости свивать: 0-50m/min регулируемое

11,12 максимальных веса катушки: 20T

поддерживая сила 11,13: гидровлический цилиндр ф80mmx350mm

катушка 12 разгржая автомобиль катушки (автомобиль рельса на том основании)

Форма 12:1 автомобиля катушки: четырехколесная прогулка

12,2 Сила непрерывной прогулки: decelerator зубчатого колеса с циклоидальным профилем зуба 2.2kw

12,3 Сила подниматься и понижать: гидровлическое управляемое cyliner

спецификация 12,4: ф160mmx700mm

12,5 Максимальная емкость нагрузки: 20000KG

гидровлическое управление 13

13,1 гидровлический комплект станции 1

труба модулирующей лампы 13,2 и масла, 1set для каждого

давление 13,3: 16Mpa

сила 13,4: 7.5kw-4

масляный бак 13,5: 450L

Электрическое управление 14

14,1 Электрический комплект шкафа 1

комплекты 14,2 шкафа 2 деятельности

14,3 PLC Мицубиси
