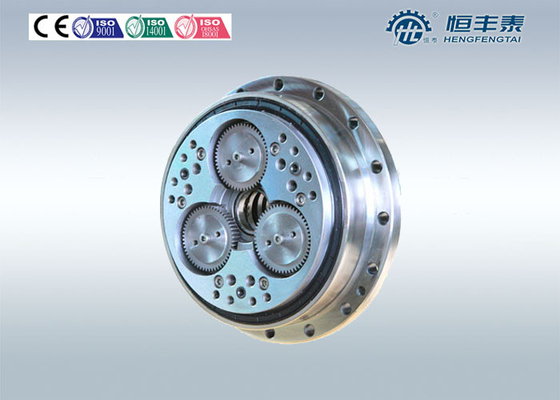

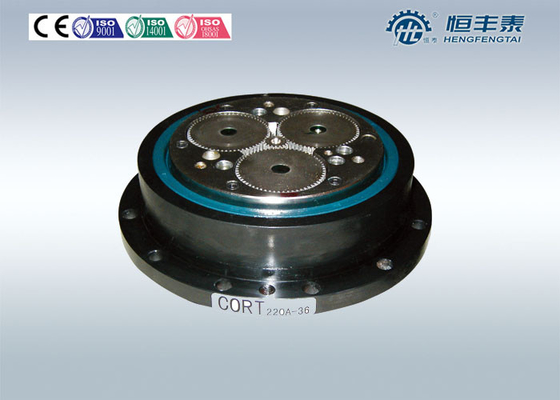

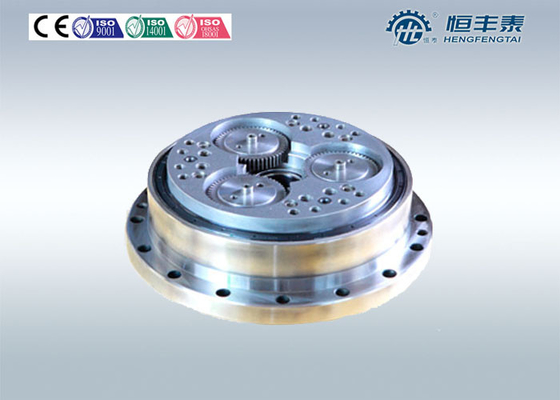

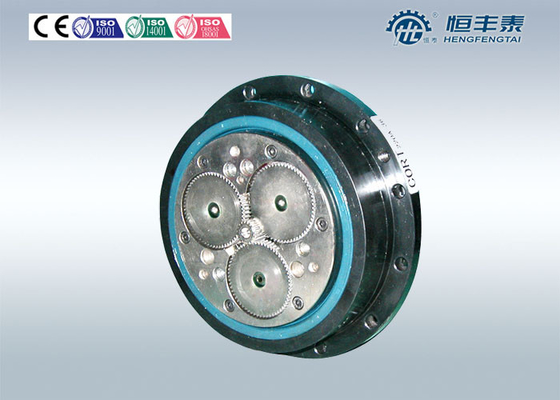

Коробка передач редуктора shaftgear RV-C Cycloidal полая с мотором сервопривода, низкой отрицательной реакцией
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Высокий свет: | коробка передач уменьшения скорости,cycloidal редуктор скорости |
||
|---|---|---|---|
Коробка передач редуктора shaftgear RV-C Cycloidal полая с мотором сервопривода, низкой отрицательной реакцией
Быстрые детали:
Редуктор полого вала RV-C обеспечивает разбивочное через-отверстие
с компонентным типом конфигурацией для больше гибкости конструкции системы
и большие варианты сбережений космоса.
Блок включает элементы контакта завальцовки для того чтобы обеспечить высокую эффективность, длинную жизнь и весьма - низкая отрицательная реакция так же, как нецентральное уменьшение второго этапа конструированное для того чтобы ограничивать вибрацию и инерцию пока увеличивающ варианты коэффициента.
Редуктор также включает комплект больших, внутренних угловых подшипников поддержки которые обеспечивают большие емкости момента и отрицают потребность для внешних приборов поддержки – уменьшающ конструкцию цены приурочьте и установки.
Спецификации
| Спецификации представления | |
| Коэффициент шестерни | 35,61 X: 1 |
| Вращающий момент требуемой производительности | 27775 В-lbs |
| Максимальная сила входного сигнала | 8,40 HP |
| Отрицательная реакция | arcmin 1,0000 |
| Эффективность | 85.00% |
| Зацеплять | Шпора; Планетарный; Cycloidal |
| Установка редуктора и мотора | |
| Тип редуктора | Мотор Маунт/Gearhead |
| Фланцы | Фланцы |
| NEMA Маунт | Монтажный флаец NEMA |
| Входной сигнал и выходная конфигурация | |
| Входной сигнал редуктора | Соединение или втулка; Шестерня |
| Выход редуктора | Полый вал; 377 B.C. M6 |
| Выравнивание вала | Смещение параллели |
| Размеры снабжения жилищем | |
| Длина | 3,90 дюйма |
| Высота | 15,75 дюйма |
| Вес | 121 lbs |
КОРОБКА ПЕРЕДАЧ СЕРИИ RV-C:: РАЗМЕРЫ
| Модель | Дюйм Ø (mm) | Дюйм b Ø (mm) | Дюйм c Ø (mm) | Дюйм d Ø (mm) | Дюйм e Ø (mm) | Дюйм f (mm) | Дюйм g (mm) | Дюйм h (mm) | Я медленно двигаю (mm) | Дюйм j (mm) | Шаровой подшипник k |
| 10 | 5,79 (147) | 4,33 (110) | 1,34 (34) | 1,22 (31) | 5,75 (146) | 1,95 (49,5) | 0,16 (4) | 0,39 (10) | 0,67 (1ъ) | 0,76 (19,2) | 6807 |
| 27 | 7,17 (182) | 5,51 (140) | 1,85 (47) | 1,69 (43) | 7,13 (181) | 2,26 (57,5) | 0,20 (5) | 0,39 (10) | 0,65 (16,6) | 0,77 (19,5) | 6810 |
| 50 | 8,76 (222,5) | 6,93 (176) | 2,60 (66) | 2,24 (57) | 8,74 (222) | 2,68 (68) | 0,20 (5) | 0,47 (12) | 0,80 (20,2) | 0,94 (23,8) | 6813 |
| 100 | 9,86 (250,5) | 7,83 (199) | 2,87 (73) | 2,80 (71) | 9,84 (250) | 2,86 (72,6) | 0,20 (5) | 0,47 (12) | 0,78 (19,9) | 0,83 (21,15) | 6816 |
| 200 | 13,66 (347) | 10,24 (260) | 3,94 (100) | 3,54 (90) | 1362 (346) | 4,02 (102) | 0,28 (7) | 0,39 (10) | 1,23 (31,2) | 1,31 (33,2) | 6820 |
| 320 | 17,24 (438) | 13,39 (340) | 5,51 (140) | 5,43 (138) | 17,32 (440) | 3,98 (101) | 0,22 (5,5) | --- | 1,46 (37) | 1,71 (43,5) | 6830 |
| 400 | 19,09 (485) | 13,78 (350) | 5,51 (140) | 5,43 (138) | --- | 4,35 (110,5) | 0,24 (6) | --- | 1,54 (39) | 1,71 (43,5) | 6830 |
| 500 | 18,70 (520) | 15,35 (390) | 5,91 (150) | 5,43 (138) | --- | 5,14 (130,5) | 0,30 (7,5) | --- | 1,87 (47,5) | 1,97 (50) | 6832 |
| 900 | 22,44 (570) | 15,35 (390) | 5,31 (135) | --- | --- | 6,50 (165) | 0,89 (22,5) | --- | --- | --- | --- |
-
Другое имя:
Редуктор шестерни сварочного манипулятора RV-E
Привод промышленного робота RV-C с мотором сервопривода
Азимут & высота nabtesco RV могут быть точно редуктором передачи
