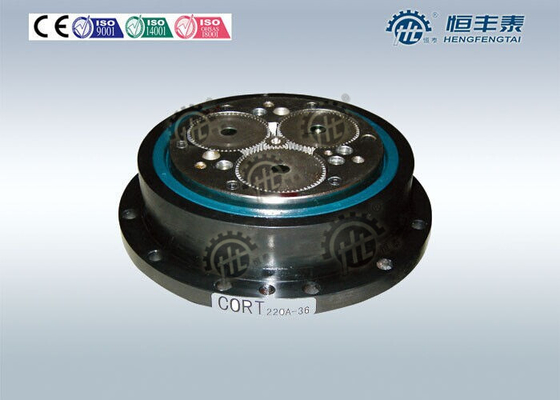

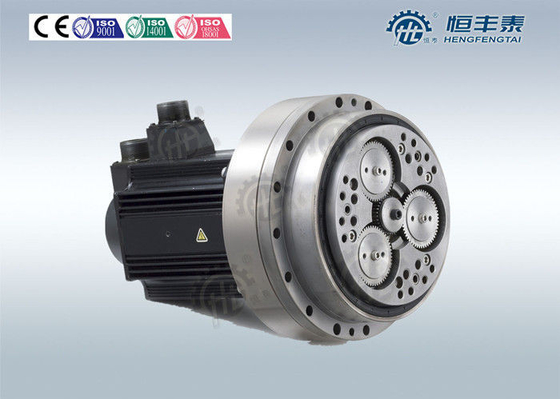

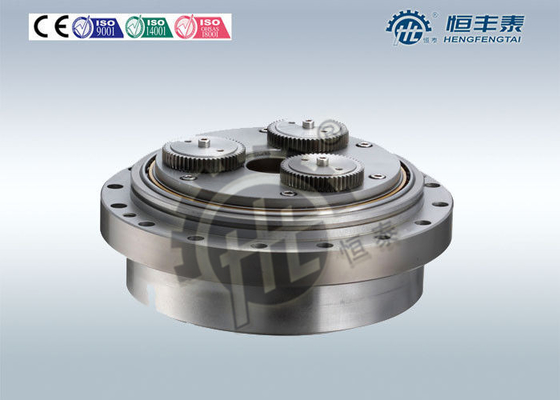

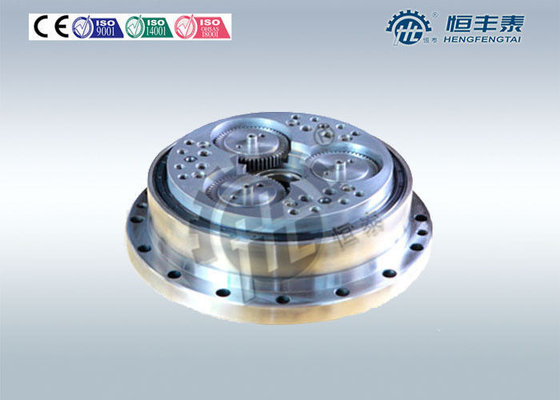

Редуктор шестерни составной промышленной планетарной коробки передач Cyclo с высокой эффективностью

Редуктор шестерни составной промышленной планетарной коробки передач Cyclo с высокой эффективностью

Быстрые детали:

Расположение передачи: Передача ролика смеси CORT осцилляционная

Вращающий момент выхода: 150-3800Nm

Место происхождения: Чжэцзян, Китай (материк)

Номер модели: CORT130-CORT350

Фирменное наименование: HENGTAI

Цвет: Согласно клиенту

Коэффициент: 40-180

Effiency на передаче: 80~90%

Деталь поставки: 30 дней

Паковать: 1pcs упаковало в одной малой коробке, 7-8 малых коробках упакованных в одной деревянной клети

Другое имя:

Редуктор передачи ролика робота смеси CORT осцилляционный

Коробка передач передачи CORT промышленная планетарная

Передачи ролика смеси CORT коробка передач осцилляционной промышленная планетарная

Описания:

Составной редуктор зубчатого колеса с циклоидальным профилем зуба используемый для прибора антенны радара располагая основан на приводе

осцилляционная передача, seriesgear ветвь input multi-одновременная сила ролика вала входного сигнала

передача для того чтобы обеспечить что она покрывает высокоточный привод, высокая жесткость, высокие характеристики нагрузки.

продукты были патентами, но. патента: 97100463,3

Из-за своего главного представления, привод зуба крена можно широко использовать в petrochemical,

металлургическая шахта, светлое масло фармацевтических, еды, печатание тканья и красить, избыточный вес, как

машинное оборудование индустрии машинного оборудования перевозки и конструкции используемое для торможения. Если необходимый, оно может

также используйте с темпами роста, им стоимость упоминая что зубчатое колесо коробки передач крена имеет весьма

пропускная способность, может достигнуть высокоточного, завальцовка высок-жесткости составная зубчатое колесо коробки передач в реальном маштабе времени было

превращенный и патенты на изобретение были достиганы. Такой редуктор точности в частности применим к

роботы, оборудование CNC, космическое оборудование, оборудование обороны и требования к оружий высокого

управление точности системы передачи.

Режимные характеристики:

1. емкость нагрузки Multi-зуба цеплять-Высокая

2. Простая структура. Отсутствие непременных заведений выхода как в редукторе циклоиды

3. Высокоскоростной мотор можно соединиться к приводу, и это было бы преимуществом к требованию чувствительности

толковейшей системы управления

4. По-существу может достигнуть завальцовки цеплять, передачи с высокой эффективностью. Редуктор CORT нормально

использованный в коэффициенте скорости (i=40~180), механически эффективность 80-90%

5. Более большой диапазон регулирования передаточного числа, компактная текстура

6. Большая ригидность выхода, небольшая отрицательная реакция

7. Когда сделайте передачу, torque зыбкост более менее.

Спецификации:

Модель	Вращающий момент нагрузки	коэффициент	размер
			D	d	c	L	A
CORT130	150	40-100	130	120	120	65	16
CORT160	350	40-120	160	130	130	75	20
CORT220	650	40-130	220	160	160	90	24
CORT250	1400	50-160	250	200	200	100	28
CORT300	2600	55-170	300	250	250	120	34
CORT350	3800	55-180	350	300	300	130	36

Примечание:

Это предварительная серия, и специальный размер может быть соглашен клиентом.

Поле применений:

Составной редуктор зубчатого колеса с циклоидальным профилем зуба используемый для

Прибор антенны радара располагая

Промышленные роботы (заварка, укладка, нагрузка)

Лидирующее оборудование CNC (машина, гибочная машина трубы)

Turntable, машина смещения

Принтер

Прибор антенны радара располагая

Солнечные электрические системы

Испытания изделий:

Составной редуктор зубчатого колеса с циклоидальным профилем зуба используемый для образцов располагая прибора антенны радара который конструирован

и превращено нашей компанией неукоснительное испытанное представление. Испытание включает: передача

экспериментация характеристик, испытание точности и отрицательной реакции, испытание жесткости привода и испытание.

Проверка технических характеристик порученная: Национальный центр Reseach гармоники, keystone положения

промышленное гармоническое основание привода, компанию LTD привода Пекина Zhongjikemei гармоническую: ответственный. Он

достойный заметить то: Экспириментально результаты показывают точность того, редуктора CORT и отрицательную реакцию

чем 1 arcmin, и оно достигает международные предварительные стандарты.

Мы контролируем каждый малюсенький аспект для поддержания высокомарочного:

Конкурентное преимущество:

1: Захват Multitooth

2: Большой выход, отрицательная реакция сора

3: Высокий коэффициент, компактная текстура

Хранение:

1. Pls не хранит в напольном.

2. Pls положило картон, древесину или другой материал между продуктами и полом. коробка передач не может сразу

коснитесь полу.

ГАРАНТИРОВАННОСТЬ:

1. HFT гарантирует продукты проданные на один год от срока поставки.

2. Гарантированность ограничена для того чтобы отремонтировать или замена, свободная на нашем заводе, неполноценных частей должных к установленное

дефект материала или изготовления. Замененные части остают нашим свойством. Вся другая компенсация

исключенный, ни смогите сколько угодно сразу и/или косвенное повреждение было востребовано любой природы, также для временного отсутсвия

пользы закупленных товаров.
