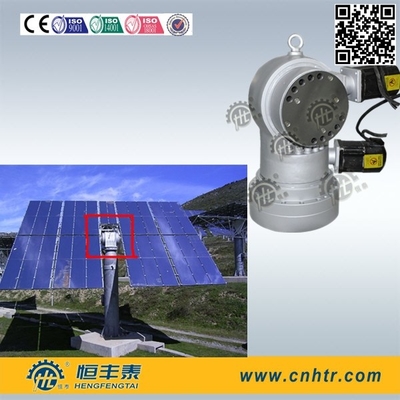

Привод Slewing для редуктора скорости HDR солнечного завода Cycloidal 30 динамического нагружая 3000Nm
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Отрицательная реакция: | 0,015 градуса | модель: | HDR30 |
|---|---|---|---|
| Вращающий момент: | 3000Nm | Том зеркала: | 30 квадратных метров |
| Коэффициент: | 30000:1 | Вес: | 180KG |
| Высокий свет: | коробка передач уменьшения скорости,cycloidal редуктор скорости |
||
Привод Slewing для редуктора скорости HDR солнечного завода Cycloidal 30 динамического нагружая 3000Nm
Характеристики:
a. Выход Multitooth цепляя, большое значение радиуса вращающего момента выхода, мощная пропускная способность.
Примите изменение «положительный равнопромежуточный + отрицательный перенос» и разумный параметр изменения, осуществляет «конструкции формы зуба roachback» профиля зуба, для того чтобы гомогенизировать нагрузку между зубами шестерни редуктора и достигнуть большую функцию пропускания вращающего момента.
передача b.High-precision, большая жесткость выхода, низко retrace допуск, ошибка отрицательной реакции под 0,05°
Потому что сетка multitooth на таком же времени, ситуация нагрузки подобна с сплайном. Поэтому, она имеет весьма жесткость при кручении и малюсенький retrace допуск. Сделанный из шестерни высокой точности и планетарный, шестерня сделана бить максимум молотком износ-сопротивляя, высокомарочный материал сплава, поверхност-твердея обработку; обработанный при точность меля подвергать механической обработке.
c специальная конструкция структуры подшипника, длиннего срока службы.
Подвержение передачи к нагрузкам вращающего момента и удара без частей передачи, скважины телом и slewing сразу, таким образом уменьшает тяготу на компонентах передачи, для того чтобы улучшить продолжительность жизни, поддерживает точность, с хорошими результатами.
коэффициент d большой, высокая эффективность, собственн-фиксируя способность
|
Индекс представления HJR04 |
|||
|
Представление |
Блок |
(Вал Fx) |
(Вал Fz) |
|
MotorPower |
(w) |
400 |
200 |
|
Коэффициент |
-- |
43711,01 |
45035,586 |
|
Механически эффективность |
-- |
≥40% |
≥40% |
|
отрицательная реакция |
(°) |
0.05° |
0.05° |
|
Срок службы |
год |
≥25 |
≥25 |
|
Номинальный вращающий момент выхода |
(Nm) |
7060 |
5680 |
|
Вращающий момент максимальныйа выпуск продукции |
Nm |
17650 |
14200 |
|
Неподвижная нагрузка |
(N) |
25000 |
20000 |
|
Динамическая нагрузка |
(N) |
25000 |
20000 |
|
Обслуживайте окружающую среду |
(℃) |
-20~50 |
-20~50 |
|
Шум |
(db) |
≤70db |
≤70db |
|
Максимальная прочность |
|||
|
Предел прочности при кручении (Nm/rad) |
11.4×10e6 |
||
|
Сопротивление изгибу (Nm/rad) |
16.2×10e6 |
||
|
Представление |
Коэффициент |
Поверните ряд |
Горизонтальный позволяемый максимальный динамический вращающий момент |
Горизонтальный позволяемый максимальный статический вращающий момент |
Вращающий момент высоты позволяемый максимальный динамический |
Вращающий момент высоты позволяемый максимальный статический |
Максимальная крутящая жесткость |
Отрицательная реакция |
|
HJR01 |
35000 |
360 |
5578 |
9296 |
5132 |
8553 |
15.7×10e6 |
0,015 |
|
HJR02 |
35000 |
360 |
5976 |
9960 |
5756 |
9593 |
18.4×10e6 |
0,015 |
|
HJR03 |
35000 |
360 |
10160 |
16933 |
9865 |
16442 |
36.0×10e6 |
0,015 |
|
HJR04 |
35000 |
360 |
15216 |
25360 |
14512 |
23587 |
38.0×10e6 |
0,015 |
|
HJR05 |
35000 |
360 |
27430 |
45717 |
26381 |
43968 |
10.5×10e7 |
0,015 |
|
HJR06 |
35000 |
360 |
36887 |
61479 |
35785 |
59642 |
14.4×10e7 |
0,015 |
|
HJR07 |
35000 |
360 |
48285 |
80474 |
47665 |
79442 |
19.0×10e7 |
0,015 |
|
HJR08 |
35000 |
360 |
62595 |
104325 |
61758 |
102930 |
33.3×10e7 |
0,015 |
Конкурентное преимущество:
От года 2008, редуктор Hengfengtai начал к солнечному исследованию оборудования передачи генератора энергии и продукция, теперь имеемые приборы 4 серий солнечные располагая отслеживая, и подписанное скооперированное согласование с отечественными научно-исследовательскими институтами и солнечными предпринимательствами, продуктами хорошие комментарии ими.
1, прибор передачи серии HJR многофункциональный располагая (применение в башне, системе диска)
2, прибор передачи вала выхода двойника высокой точности HJX (применение в системе паза)
3, серия HJW интегрировали многофункциональный располагая прибор передачи (применение в башне, системе диска)
4, HJV заключили тип двойной прибор передачи вала выхода. (Применитесь к Fresnel и фотовольтайческой системе)
R&D: участвованный в плане соотечественника 863, главным образом ответственном для редуктора соединения промышленного робота, так же, как солнечного отслеживая редуктора.
Маштаб фабрики: В настоящее время 2 завода фабрики: Зона индустрии Sanxi и индустрия Binhai зона, с полностью 400 персоналами, и предварительные оборудования & машины.
Оборачиваемость в прошлом году: 60m USD
Емкость технологии
- Hengfengtai аттестованное предпринимательство положения высокотехнологичное,
- Центр метода предпринимательства провинции Чжэцзяна,
- Прикладывающ информационный менеджмент ERP, CAD, pro/E, продвинутое программное обеспечение UG, CFD etc широко используйте в корабле чертежа, и PDM для управления архивов метода для того чтобы держать конструируя сейф, высокую эффективность и точность.
- Хорошее долгосрочное отношение с институт конструкцией алюминием университета, Шэньяна Чжэцзяна & магнием, и научно-исследовательский институт etc. металла Zhengzhou светлый
