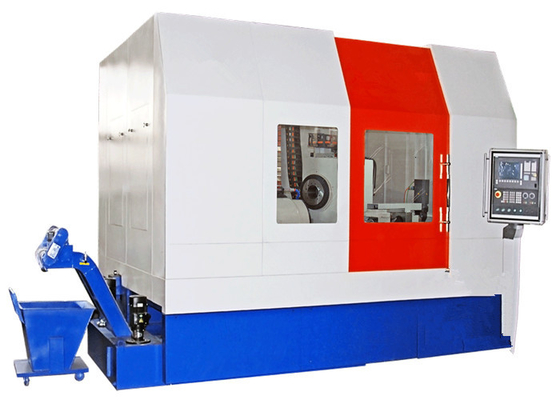

Генератор конического зубчатого колеса спирали CNC Gleason с 2 режа системами режимов, Gleason и Oerlikon
Применение:
Генератор конического зубчатого колеса спирали CNC серии JCB 6-ось с машиной 5 рычагов, своим методом индицирования пользы индивидуального и непрерывного индицирования обрабатывая, в между тем резце пользы соответствуя и соответствуя обрабатывая методе к подвергать спиральн коническое зубчатое колесо механической обработке с системой зуба шестерни» GLEASON» и «OERLIKON». Машина может встретить проб-изготовление продуктов серии multi-разнообразия малых, также приспосабливает в требовании массового производства. Произведенные шестерни обычно использованы для автомобиля автомобиля, тележки легкой нагрузки, машинного оборудования трактора и конструкции, и экстренныйого выпуска для задней шестерни цапф автомобиля.
Характеристики продукта:
● шпиндель шпинделя фрезера и workpiece управляется моментным двигателем так, что улучшит точность передачи и подвергните ригидность механической обработке.
● шпиндель шпинделя фрезера и workpiece принимает моментный двигатель для того чтобы управлять сразу так, что исключит отрицательную реакцию.
● машина оборудовано с 2 режа режимами: «GLEASON» и «OERLIKON», и принимают метод формата и метод производить к подвергая механической обработке шестерне циклоиды «OERLINKON».
● машина принимает 2 режа режима: сухое вырезывание и влажное вырезывание. Сухая эффективность вырезывания 3 до 5 времени больше чем влажное вырезывание.
● сухое вырезывание самые успешные, поверхностная отделка хорошие, высокие источники энергии эффективных, спасения и охрана окружающей среды так, что спасение цена жидкости масла.
● машина имеет механизм наклона шпинделя фрезера компенсируя.
● машина принимает метод к подвергая механической обработке шестерням системы зуба «GLEASON», его дорабатывать-крена имеет характеристику коррекции зуба поверхностную.
● headstock резца с бортовой вися структурой, поэтому усиливает структуру колонки и headstock резца бежит ровно.
● кровать машины L-тип план, который обеспечивают что утиль упадет на транспортер обломока сразу во время делает сухое вырезывание так, что взятие утиля отсутствующая жара сразу, оно не переход к кровати, максимум уменьшает термальное искажение.
Таблица параметра:
параметры |
JCB60 |
||
Обрабатывая метод |
Смотря на филировать |
Hobbing стороны |
|
Максимальн Диаметр workpiece (mm) |
600 |
||
Максимальн Модуль (mm) |
15 |
13 |
|
Ширина Максимальн Стороны (mm) |
110 |
||
Коэффициент Максимальн Шестерни |
10:1 |
||
Количество зубов |
5-200 |
||
Точность шестерни |
Тип GB6 (GB11365-89) |
||
Диаметр резца (mm) |
100 |
||
Скорость шпинделя фрезера (r/min) |
390 |
||
Ход ×-оси (mm) |
-50-950 |
||
Ход Y-osи (mm) |
-290-290 |
||
Ход Z-оси (mm) |
50-600 |
||
Угол корня B-оси |
0°-90° |
||
Размер (L×W×H) |
4980×3800×3400 |
||
Net.weight (Kg) |
25000 |
