Машина зубчатого колеса мощной силовой передачи Hobbing для массового производства и управления машин
Машина зубчатого колеса мощной силовой передачи YB3120K hobbing с соответствующим для массового производства и управления машин. значительно эффективность повышения.

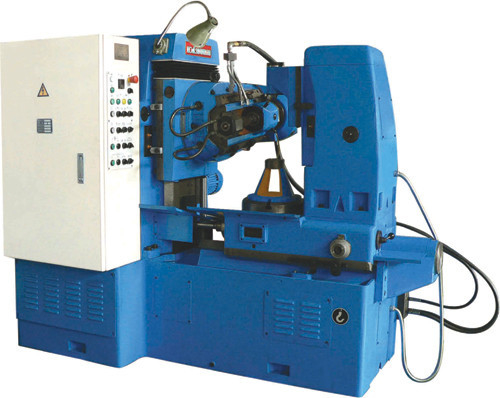

Машина зубчатого колеса мощной силовой передачи YB3120K hobbing
Характеристики:
- Эта машина машина зубчатого колеса мощной силовой передачи hobbing.
- Эта машина имела хорошую ригидность и весьма малую деформацию при нагреве. Машина может работать под условием сверхмощного и высокоскоростного. Скорость вырезывания для покрынного hob может быть достигаемостью 120m/min.
- Машина имеет квадрат работая полуавтоматная функция цикла. Соответствующий для массового производства и управления машин. значительно эффективность повышения.
- Машина имела функцию автоматического перевода hob уменьшает износ инструмента и увеличивает срок службы инструмента.
- Механический инструмент удобн для регулировки с автоматическим механизмом стопа, так же, как надежной безопасной системы механизма и автоматических смазки.
1.
1.
Быстрые детали:
| Условие: |
Новый
|
Место происхождения: |
Ляонин, Китай (материк)
|
Фирменное наименование: |
GUANHUA
|
| Номер модели: |
YB3120K
|
Тип: |
Горизонтальный
|
CNC или не: |
Не
|
| Напряжение тока: |
380V,
|
Сила (KW): |
7.5KW
|
Размер (L*W*H): |
2260×1800×1720 (mm)
|
| Вес: |
3500kg
|
Аттестация: |
ISO9001: 2000,
|
Гарантированность: |
один год
|
Модель: Машина зубчатого колеса мощной силовой передачи YB3120K hobbing
Главным образом параметр:
1. Рядобрабатывать
| Максимальные диаметр/ширина workpiece | 200mm/170mm |
| Максимальный модуль | 6mm |
| Номер зуба для обрабатывать | 8~64 (12×50) * |
| Спиральный угол workpiece | ±45° |
зуб *Promise отростчатый в кронштейне, может обрабатывать зуб в нет включать в кронштейне.
2. Столб инструмента
| Максимальное перемещение столба инструмента (вертикального) | 170mm |
| Вертикальная скорость движения столба инструмента | 0.55m/min |
| Минимальное чтение угла шарнирного соединения столба инструмента | 6 ′ |
| Ряд питания (вертикального) | 0.6~5mm/RPM |
3. Worktable
| Диаметр таблицы работы | 300mm |
| Диаметр расточки таблицы работы | 65mm |
| MIN. Подавая скорость worktable | 4mm /min |
| Движение в виток горизонтальный (ручной) | 1mm |
| Минимальное движение чтения горизонтальное | 0.01mm |
| Радиальное движение worktable | 4~30mm/min (гидровлическое) |
| размер T-шлица worktable | 18 mm |
| Диаметр тангажа колеса глиста индицирования | 256.956mm |
| Расстояние между осью hob и поверхностью worktable | 310-510mm |
4. Hobbing шпиндель
| Максимальный диаметр hob/удлиняет | 140mm/140mm |
| Растягиваемый элемент продевая нитку диаметр | M20 |
| Конусность штуцера беседки hob | M.T.5 |
| Максимальное аксиальное перемещение hob | 95mm |
| Расстояние между осью hob и поверхностью worktable | 260-430mm |
| Расстояние между hob и центром worktable | 30-175mm |
| Ряд скорости шпинделя | 79~498rpm |
| Шаг шпинделя | 9step |
5. Вес мотора и машины
| Сила/скорость мотора | 7,5 kw/1500 rpm |
| Осевой быстрый мотор (вертикальное) /speed | 1,1 kw/1500 rpm |
| Радиальный быстрый мотор/скорость | 0,09 kw1500 rpm |
| Мотор гидровлического насоса | 1,5 kw/1000rpm |
| Насос хладоагента | 0,75 kw/1500 rpm |
| Вес | 3500 kg |
| Общий (L×W×H) | 2260×1800×1720 (mm) |
6, другие:
Диаметр ① беседки hob: φ22mm, φ27mm, φ32mm, φ40mm
Диаметр беседки ②: φ30mm
Преимущество:
1. Профессиональный создатель.
2. Популярный в мире.
3. Хорошие качество и конкурсный.
