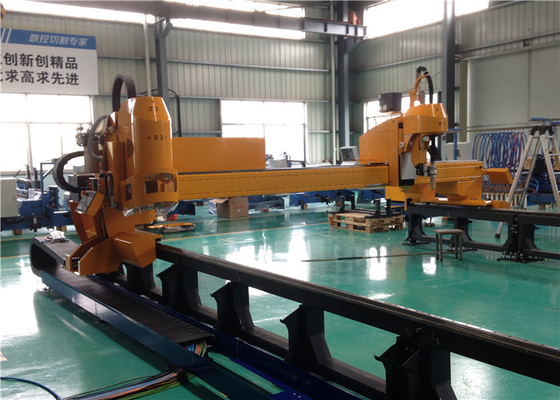

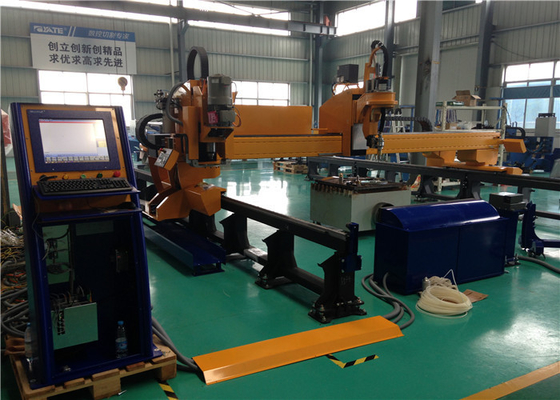

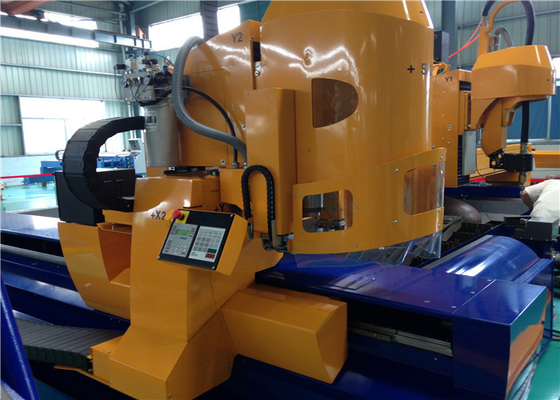

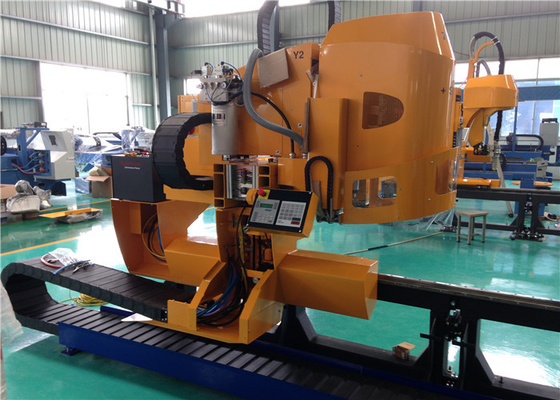

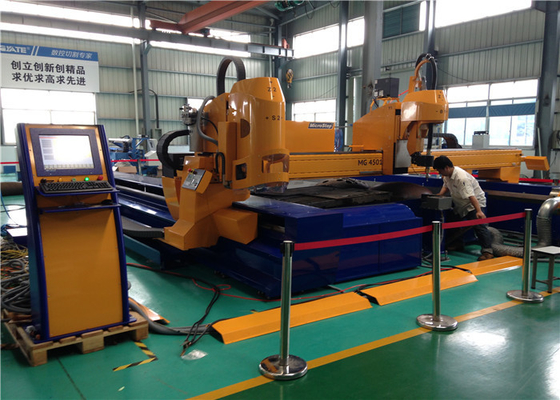

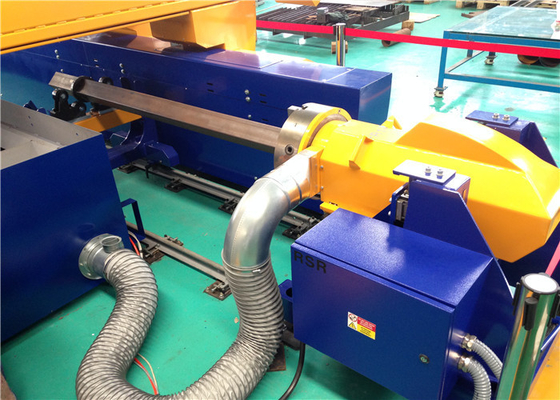

Автомат для резки плазмы CNC роторный скашивая
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Высокий свет: | электрический автомат для резки,режущие инструменты металлического листа |
||
|---|---|---|---|
Автоматический луч Квадрат-Пробки двойника автомата для резки плазмы CNC для орбитальный скашивать плазмы
1.Description
Роторная скашивая машина используемая в орбитальной плазме скашивая на стальном листе, как для слабой стали, так и для нержавеющей стали. Регулятор CNC и завершенная электрическая вынуждающая система, програмное обеспечение гнездиться от Италии. Gantry машины и стол деятельности конструированы итальянским HERMMAN и сделаны в Китае.
2. Прибор Z32 FLORENZ роторный скашивая с рукоятками робота отбрасывает: Движения сервопривода A+B.
| НЕТ. | Имя деталей | Описания | Начало | Qty. |
| 1 | Моторы сервопривода AC качания рукоятки робота |
a) мотор сервопривода AC 100W гармонический для робота подготовляет роторное.
|
Япония | 2sets |
| 2 | Механическое приспособление рукоятки робота роторное |
a) Двойные ексцентрическые прибор качания & структура рукоятки алюминиевого сплава. b) Крышка металла покрытия порошка. c) держатель факела Собственн-возврата с прибором анти--столкновения. |
Италия | 1set |
(1). Мотор & водитель сервопривода AC на движениях вдоль оси X-Y-Z:
| НЕТ. | Имя деталей | Описания | Начало | Qty. |
| 1 | Движение оси X-U продольное |
a) Высокий мотор сервопривода AC вращающего момента 1700W/7.7 Nm с тормозом. b) В реальном масштабе времени интерфейс связи шины. |
Италия | 2sets |
| 2 | Движения оси Y-Z transversal & поднимаясь |
|
Италия | 2sets |
(2) регулятор CNC Z32 FLORENZ:
| НЕТ. | Имя деталей | Описания | Начало | Qty. |
| 1 | Компьютер ПК |
|
Италия | 1set |
| 2 | Регулятор CNC |
|
Италия | 1set |
(3) програмное обеспечение вложенности Z32: демонстрация вырезывания 3D & параметры & наведение установки:
| НЕТ. | Имя деталей | Описания | Начало | Qty. |
| 1 | Скашивая програмное обеспечение вложенности |
|
Италия | 1set |
| 2 | Скашивая база данных |
b) База данных компенсации скашивая угла. |
Италия | 1set |
ЧАСТИ 3.B
Спецификация & конфигурации автомата для резки CNC
(1). Конфигурация машины:

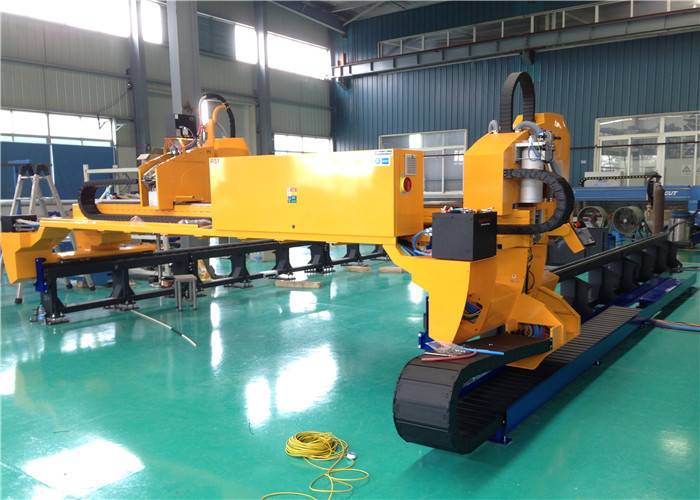

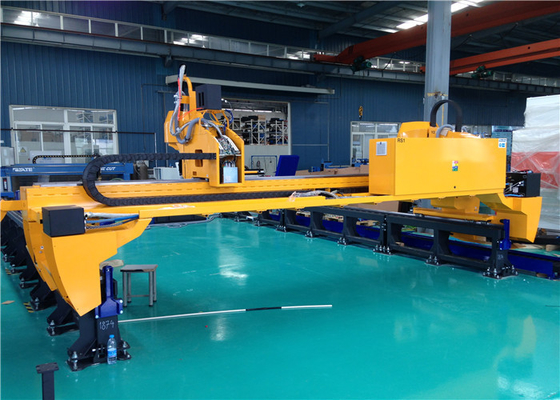

| Gantry машины |
Двойная структура луча квадрат-пробки конструированный в Италии и сделанный в Китае. |
| Стальные рельс & шкаф | Китаец 43KG/M |
| Стальная пядь рельса | 4000mm |
| Стальная длина рельса | стороны 18m*2 |
| Машина на движениях оси X-U продольных |
Привод сервопривода AC двойн-сторон итальянки Итальянское 1700W*2sets |
| Машина на движениях Y-osи transversal |
Итальянский привод сервопривода AC Итальянское 750W*1set |
| Машина на движениях оси z поднимаясь |
Итальянский привод сервопривода AC Итальянское 750W*1set |
| Редуктор шестерни X-U-Y-Z осевой |
Немецкое NEUGART 2+1+1sets |
| Стол деятельности + экран касания панель |
Независимый экран конструкции & касания Итальянка Hermann |
| роторный скашивая регулятор CNC 3D |
Итальянское интегрированное FLORENZ Z32 Регулятор 1set CNC |
| Электрическая система управления & сервопривода |
Немец СИМЕНС & итальянское D.ELECTRON 1set |

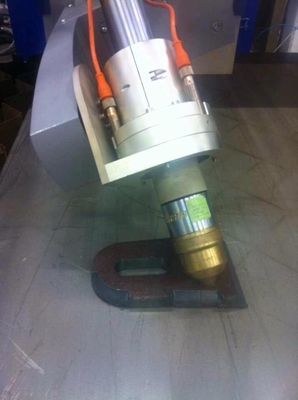

| Точный источник питания & факел плазмы |
США HPR260xd с автоматическим управлением газа 1set |
| Движенец факела плазмы CNC |
Алюминиевая плита + линейный слайдер подшипника Китайское YDT-Z/F 1set |
| Lifter факела плазмы CNC |
Штанга винта + сервопривод AC мотор Итальянское D.ELECTRON 1set |
| Прибор качания рукоятки робота: Движения вдоль оси A+B |
Японский мотор гармоники сервопривода AC 100W* 2sets |
| Механическое приспособление качания рукоятки робота | Итальянское HERMANN 1set |
| Система Transversal движения механически |
Шестерня точности/шкаф & линейный направляя рельс с слайдером подшипника ТАЙВАНЬ HIWIN 1set |

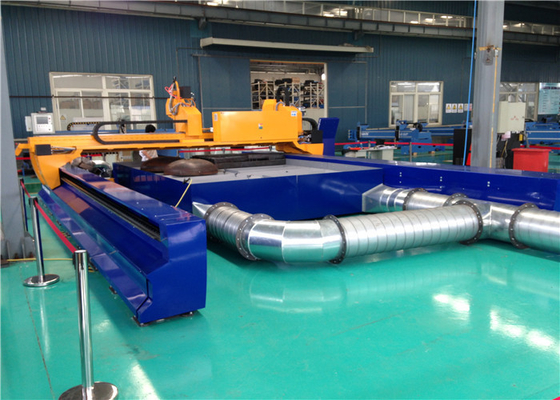

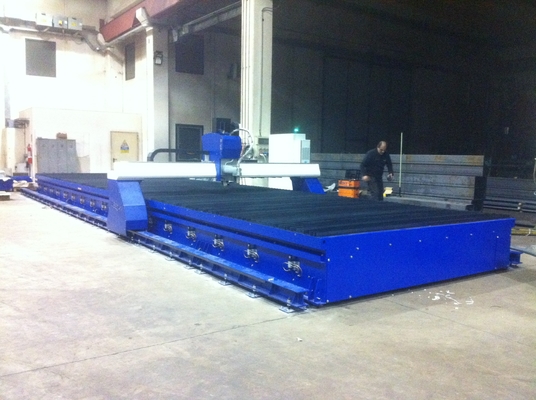

| Разделочный стол сделан клиентом и чертеж от китайского YATAI, его должен быть исполнен с системой извлечения перегара. | |
| Учредительство машины составлено стали луча h и подготовленный клиентом, чертеж от фабрики YATAI. | |
(2) функции машины:
| Програмное обеспечение вложенности для скашивать | Итальянский Наклон-Отрезок 1set LIBELLULA |
| Скашивая база данных вырезывания | Италия 1set |
| Блок управления высотой факела напряжения на дуге сервопривода AC | Италия 1set |
| прибор Анти--столкновения факела плазмы | Китай 1set |
| Прибор движения оси X-U-Y электрический & механически лимитированный: | 4+4 блока |
| Прибор стабилности силы | Китайское 5000VA 1set |
| Уборщик пыли для стальной стороны рельса | Китай 1set |
(3). Технические данные машины:
| Эффективная ширина вырезывания | ≤ 3,100mm |
| Эффективная длина вырезывания | ≤ 16,000mm |
| Скорость машины неработающая | 0-50m/min |
| Материал вырезывания плазмы | Слабая сталь & нержавеющая сталь |
| Толщина плазмы piercing | См. модель силы плазмы |
| Толщина вырезывания края плазмы | См. модель силы плазмы |
| Расстояние факела плазмы up/down | ≤280mm |
| Управление высотой факела плазмы | Управление факела напряжения на дуге |
| Максимальный скашивая угол | степень ±45 |
| Максимальная скорость качания | 3000mm/min |
| Минимальная ошибка угла | степень ±1.5 |
| Усеченная MIN. ошибка края | ±1.0mm |
| Стандарт точности машины |
Согласие с китайским JB/T5102-1999 стандартный |
| Точность вертикали факела плазмы | ±0.3mm |
| Точность факела плазмы отслеживая | ±0.5mm |
|
Бортовая длина: 1000*1000 Скорость Beeline: 500-800mm/min |
 |
| Пункт ошибки пересечения | ±0.5mm |
| Ошибка Beeline | ±0.3mm |
| Ошибка кругового градуса | ±0.5mm |
| Раскосная ошибка | ±0.5mm |
| Ошибка установки скорости | ±0.5% |
| Шершавость вырезывания | Ra≤12.5μm |
| Главным образом стальная ошибка beeline стороны рельса | 2.0mm/10000mm |
| Ассистентская ошибка beeline стороны рельса | 2.0mm/10000mm |
| Точность главной стороны рельса горизонтальная | ±0.1mm/1000mm |
| Горизонтальная ошибка между главным & ассистентским рельсом | ≤2.0mm |
(4). Условия труда машины:
| Работая температура | -10℃~+40℃ |
| Относительная влажность | ≤95% без конденсации |
| Окружающая среда | Вентиляция и отсутствие удар |
| Электропитание системы CNC | AC 1-Phase/220V±10V |
| Электропитание силы плазмы | AC 3-Phase/380V±10V |
| Частота силы | 50/60Hz |
| Емкость входного сигнала машины | ≤5Kw |
| Емкость силы плазмы | ≤80Kw |
| Виды газа плазмы | Воздух/кислород/азот обжатия настолько дальше |
| Требования к источника газа плазмы | Замороженный & сухой воздух с фильтром 3 уровней без масла & воды |
| Подача газа плазмы | Давление: 1Mpa, подача: 0.8m3/min |
главным образом список частей 4.Machine:
| Детали | Тавро/начало | Qty. | Изображение |
| Регулятор CNC для скашивать 3D |
Итальянский Z32 FLORENZ |
1 | |
| Экран касания и стол деятельности | Итальянские сделанные конструкция & китаец | 1 | |
| Точная сила & факел плазмы | США HYPERTHERM HPR260xd | 1set | |
| Механическое приспособление качания оси рукоятки 2 робота | Итальянка Hermann | 1set | |
| Програмное обеспечение вложенности для наклона |
Итальянское LIBELLULA версия Наклон-отрезка |
1 | |
| Transversal водитель сервопривода | Итальянское D.ELECTRON | 1sets | |
| Продольный водитель сервопривода | 2sets | ||
| Водитель сервопривода факела поднимаясь | 1sets | ||
| Transversal мотор сервопривода | Итальянское D.ELECTRON | 1*750W | |
| Продольный мотор сервопривода | 2*1700W | ||
| Мотор сервопривода факела поднимаясь | 1*750W | ||
| Роторный гармонический мотор сервопривода рукоятки робота | Японское тавро | 2*100W | |
| Transversal редуктор шестерни | Немецкое NEUGART | 1 | |
| Продольный редуктор шестерни | 2 | ||
| Редуктор поднимаясь шестерни факела | 1 | ||
| Transversal механически движение |
Линейный рельс с слайдером ТАЙВАНЬ HIWIN |
1 | |

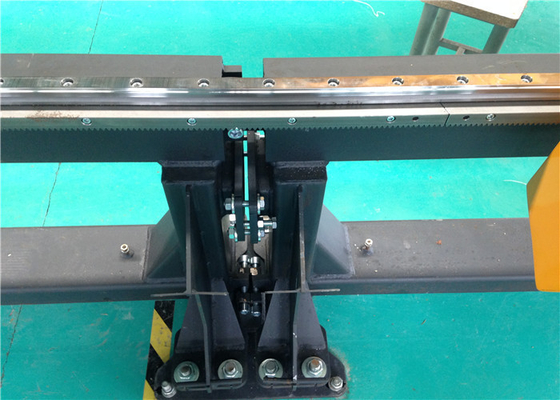

| Продольные рельс & шкаф | Китайское 43KG | 18M |
|
ЧАСТИ 5.C
- Другие варианты для клиентов
- Система извлечения перегара & пыли работает с автоматом для резки, им подготовлена клиентом на фабрике в чилеански.
- Хранение компрессора/газа воздуха/замороженный сушильщик подготовлены клиентом на фабрике в чилеански.
