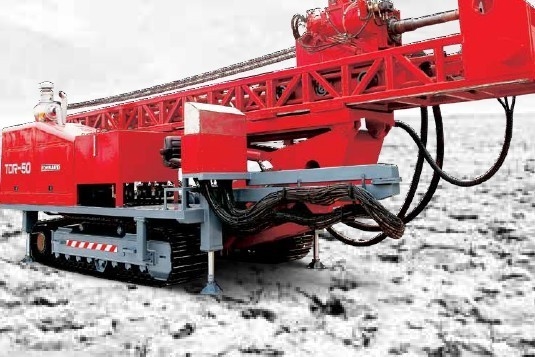

Роторн-сверлить с буровой установкой TDR -50 CBM обратной циркуляции всеобщей

Роторн-сверлить с буровой установкой TDR -50 CBM обратной циркуляции всеобщей

Буровая установка TDR -50 всеобщая позволяет каждый потребитель просверлить с следующими приемами, с диаметрами скважины ″ 3,5 к ″ 47 и сверля глубинами до 1 200m.

●Rotary-сверлить с сразу циркуляцией

●Rotary-сверлить с обратной циркуляцией

бурение керна ●Percussion (вырезать сердцевина из штосселя)

●Wire-линия бурение керна

Сверлить молотка ●Down--Отверстия

сверлить ●Free-падения

сверлить отступления ●Direction

Снаряжение servies TDR может быть пользой для отмелой нефти и газ, дренажом метана кровати угля, geothermy, explotation шахты и применение колодца глубоководья большого диаметра, также может быть пользой для газовых эмиссий colliery и вниз отверстия спасения.

Польностью гидровлическое многофункциональное верхнее снаряжение сверла привода TDR-50

Детальные спецификации

1. Соедините двигатель

Двигатель дизеля, 6 цилиндров, встроенных, 2 клапана, intercooled turbocharged; Отдельно головки цилиндра, блок рамки; Используя механически высоконапорную технологию впрыски для топливной системы.

Кривошин двигателя дизеля обеспечивает силу для гидровлического насоса через гибкую муфту (сделанную KTR в Германии).

Модельный двигатель дизеля WD10G330E211

Приведите HP в действие 330 (243 Kw) @ 2200 RPM

Max.torque Nm@ 1250 1500 RPM

Смещение 9,726 l

Минимальный расход топлива 210g/kw h

2. Гидровлическая система

4 гидровлических насоса, 3 переменных насоса и один поршеня смещения зафиксировали смещение

гидровлические насосы, все вместе обеспечивают силу для снаряжения. Гидровлическая система открытая цепь с пропорциональным блоком фильтра модулирующей лампы и вполне цепи. Патрон фильтра можно заменить.

Тепловыделение гидровлического от принудительного воздушного охлаждения. Переменный насос поршеня смещения и пропорциональная модулирующая лампа вращая и подавая системы нагрузк-чувствительный конструированы,

которое управление подача насоса как требовалось. Все гидровлические ветви защищены клапаном переполнения.

3. Аутриггеры и наклон рангоута

Аутриггер сделан тяжелой квадратной стальной трубой, и фронт и цилиндры задего соединены с установкой сверла. Запирающие устройства и на нагрузке и перемещают положение. Каждый аутриггер смог расположить все собой.

Цилиндр рангоута имеет конец буфера, который смог уменьшить удар когда он идет вверх и вниз, и делает его более стабилизированным. Модулирующая лампа смогла изменить скорость как необходима.

4. Пульт управления

панель Дуг-качания устроенная на левой стороне, и она могут вытянуть под рангоутом транспортируя.

Пульт управления состоит полностью положение прибора и бурильщика. Доска черточки состоит: вод-термометр, тахометр, манометр масла, манометр вращая системы, давления

датчик подавая системы, манометра сверля системы, давления сверлить, давления

ассистентского насоса etc.

5. Выдвигать рангоут

Выдвигать рангоут обеспечивает очень больше расстояние и высоты перемещения для бабки сверлильного станка, и

сокращает длину главной машины в перевозке. Сползая цилиндр помогает рангоуту

с расстоянием перемещения до 3,65 m, и делает его твердо контактировать землю, соответственно,

уменьшает усилие установки сверла.

Полно расширенный: 62 фута (18,9 m)

Полно втягиванный: 39,4 фута (12 m)

6. Подавая система

Верхняя головка привода управляется гидровлическим цилиндром и цепью. Когда она поднимает, верхний конец

рангоут смог продленный на коэффициенте 1:2, максимальная длина головного блока в около 46 ног (14.02m)

Емкость вытягивает назад усилие 110 230 lbf (50 000Kg)

Емкость вытягивает вниз усилие 26 455 lbf (12 000Kg)

Скорость 80m/min Максимальн Вытягивать вниз

Ход выскальзования 3.65m рангоута

7. Система безопасности

Гидровлическая система рангоута оборудована с водяной задвижкой безопасности, когда что-то идет неправильно

с гидровлической системой и вращать блок сверлит вниз из управления, безопасности гидровлической

клапан зафиксирует головной блок, таким образом останавливает его от сверлить вниз и во избежание авария.

8. Медленн-Подавая клапан Сверла-Вверх

Оператор смог контролировать давление точно через медленно подавая сверло-вверх.

9. Верхняя головка привода

Верхние костюмы головки привода для tricone бита, молотка DTH, укропа PDC сдержали и в-образное долото которое встречает

специальное требование поворачивает скорость и вращающий момент во время работы. Коробка передач 4 переносов используя шестерню шпоры

управляйте, смазывайте смазкой ванны. Гидровлические мотор и коробка передач смогли обеспечить для много быстрого хода

и вращающий момент, котор нужно отрегулировать.

Угол поворачивает блок смог быть отрегулирован как нужно, колебает от 0º (вертикального)--90º.

Внутренний диаметр вала сердечника faucet: 76,2 mm

11. Ключ силы

Схваты конструированы и изготовлены согласно стандарту SY/T5074 и спецификациям 7K» спецификации API для сверлить и хорошее обслуживая оборудования».

Размер звенел соединение ″ 3 1/2 - тело 8 ″

Max.Torque 100 000 Nm

RPM скорости вращения 2,7 до 40

12. Устанавливать: Crawler, Undercarriage землечерпалки

Скорость Max.Moving 3 km/h.

13. Заграждение кливера

Гидровлические привод и управление, роторная поддержка 180º. Емкость нагрузки 7 605 lbf (3 450 Kg).

14. Плавая подводная лодка

Плавая подводная лодка делает ее возможной для соединения двинуть на растояние ″ 3 (76,2 mm).

15. Ворот

Ворот управляемый гидровлическим мотором устроенным за рангоутом, использующ для поднимаясь сверля инструментов, как штанги, покрывая труба, буровой наконечник, и ворот сверла, деятельность etc. ворота независимый другой сверля функции.

Емкость веревочки ворота 50 m

Пустое колесо вытягивая усилие 3450 kg

Пустая скорость 60 m/min колеса

стальной кабель 13 mm, 35 m

16. Линия ворот

Снаряжение также оборудовано с линией воротом, использующ для бурения керна и другого сверля поля.

Макс поднимая емкость: 1,5 тонны. (Чуть-чуть барабанчик)

Dia стального провода.: 6mm

Емкость веревочки: 1500m

Скорость одиночного провода поднимаясь 0-280m/min, она stepless регулируемые и использованный для подъема и держателя обнаруживая приборы.

17. Насос пены

Насос пены управляется гидровлическим, горизонтальным, triplex, одиночным действующим насосом поршеня reciprocation.

Максимальное смещение 75 Л/МИН

Максимальный Mpa давления 6

18. Самосмазчик инструмента

Оборудуйте самосмазчик смазывая инструмент сверла для молотка DTH.

Подача смазывая масла: 0-12 L/H

хранение: 8 l

19. Электрическая система

Генератор и бэттер управляемые двигателем дизеля вполне обеспечивают направленный ток 24V. Все кабели защищены линией уплотнения. Furthermore, все цепи оборудованы с закороченный.

DC генератора 24 v

Параллели батарей батареи 2 подключили с 12 v

Прожектор галоида головной лампы 4
